（記号の説明）革新的な扇形の駆動部は、一度セッティングしたピペット先端を見失うことがありません。伝統的で滑らかな動きの油圧ジョイスティックはそのままに、ホルダー軸方向の駆動ハンドルを新たに搭載しました。マニピュレーターの設置や、光軸にピペット先端を出す作業に取られていた時間を減らし、目的の作業を集中して行う事ができます。
※左右一組、専用取付アダプターとセットでの販売となります。
※製品に顕微鏡およびインジェクター（IM-11-2）は含まれません。
インジェクションホルダーから出ているピペットの長さを、アンカーを使って記憶する事が可能です。 普段使用している長さを記憶する事で、毎回のピペット交換の時間短縮が可能になり、再現性も高まります。
※±5mmの取付誤差を考慮して設計しておりますので、普段の感覚でセットしてご使用いただけます。
光軸を中心とした角度調整が可能なため、ピペット先端を見失うことなく角度の調整が行えます。
 |
 |
| 15° | 40° |
|---|
ロングレンジの50mmの退避距離で、ピペットやシャーレの交換が容易になります。確実に光軸に復帰するため、ピペットの破損が激減します。
 |
 |
| 退避時 | 復帰時 |
|---|

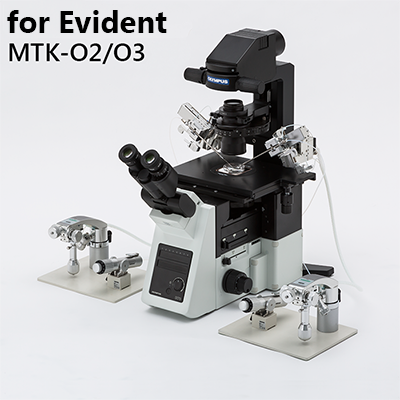

各顕微鏡に合わせた専用の取付アダプターを開発しました。位置調整が不要なため、誰でも簡単に一意的な設置が可能です。製品をお求めの際には、下記の表から顕微鏡に対応した型式をご指定下さい。
| メーカー | 対応顕微鏡 | 型式 |
|---|---|---|
| Evident（Olympus） | IX71 | MTK-1-O2 |
| IX73、IX83 | MTK-1-O3 | |
| Nikon | ECLIPSE Ti | MTK-1-N2 |
| ECLIPSE Ts2R | MTK-1-N3 | |
| ECLIPSE Ti2 | MTK-1-N4 | |
| Carl Zeiss | Axio Observer 3/5/7 | MTK-1-Z1 |
| Axiovert 5 | MTK-1-Z3 | |
| Leica | DMi8 | MTK-1-L2 |
※顕微鏡ステージの型式・中座（サーモプレート等）の仕様により、アダプターの特注対応が必要な場合があります。詳しくはお問い合わせください。
| 付属品 | 専用取付アダプター 鉄板 IP × 2 位置決めゲージ アンカー × 2 レンチ ピペットものさし × 2 |
|
|---|---|---|
| 駆動距離 | X軸、Y軸、Z軸 | 油圧 10mm
ハンドル1回転 250µm 最小目盛 5µm |
| T軸 （ホルダー軸） |
油圧 10mm ハンドル1回転 1,000µm 最小目盛 20µm |
|
| メカニカル（退避・復帰） 50mm | ||
| 入射角度 15 〜 40° | ||
| 寸法・質量 | 操作部 | W85.6 × D225 〜 235 × H151 〜 171mm、約1.9kg |
| 駆動部 | W108 〜 138 × D145 〜 155 × H100 〜 150mm、約820g | |
| 液圧チューブの長さ | 0.9m | |
