2026年2月16日 発売予定

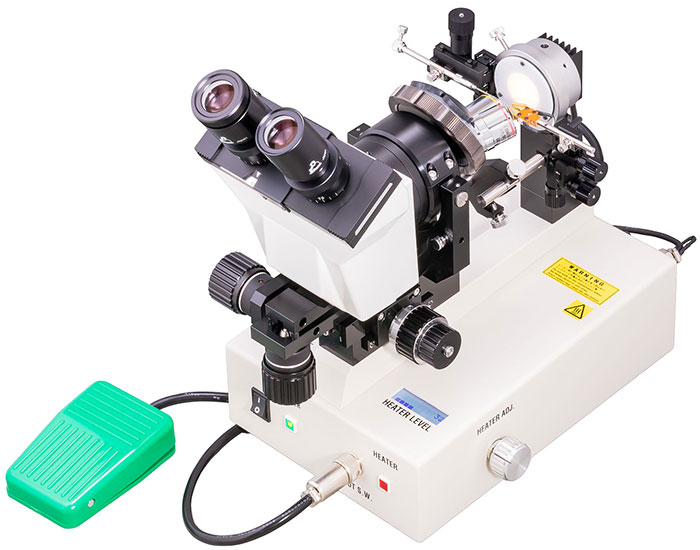

マイクロピペットの先端を観察しながら加工できる装置です。顕微鏡性能が向上したMF3は、従来機よりも明るく高解像度の観察が可能になりました。コンパクトでありながら堅牢な顕微鏡は、ピペットを視野内に容易に配置できるように設計されており、設置時の損傷リスクを最小限にしています。ピペットの微細加工は、顕微鏡の手元にあるハンドルを操作することで行います。ピペットの形状を確認しながら、「折る」「曲げる」「丸める」「スパイクをつける」などの微細加工を施すことで、実験用途に合わせたマイクロピペットを作成できます。ピペット加工で重要なヒーター数値は、ディスプレイ上で確認でき、ヒーターのオン/オフはフットスイッチで操作できます。LED光源の明るさは、低輝度から高輝度まで調整が可能です。
マイクロフォージは、下記のようなさまざまなピペット加工用途で使用できます。
 |
 |
 |
 |
| サンプルサイズに合わせて先端径を統一できる。 | ピペット先端を曲げることにより、顕微鏡視野内で観たときに、広範囲で焦点を合わせることができる。 | 細胞を傷つけずに針先に吸いつけるホールド用、パッチクランプ用電極の作製などに有効。 | 針先を尖らせることにより、刺さりにくいサンプルに有効。 |
ピペット操作部は、ピペットをセットし、視野内に移動させる際に使用します。顕微鏡の下にあるXY調整ハンドルは、ピペットの微細加工に使用します。この構造により、先端径の測定や損傷の確認など、ピペットの検査も簡単に行えます。
 |
 |

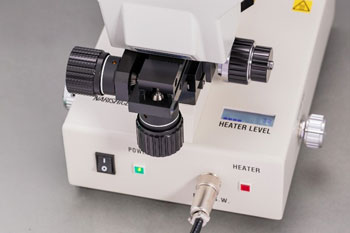

| ピペット操作部（左） | XY調整ハンドル（手前） |
顕微鏡部の改良により、より明るくクリアな視野を実現しました。旧モデルと比べ、ピペットの観察ならびにピペット加工作業（折る・曲げる・丸める・スパイクをつける）が、より明るく、より鮮明な視野で行えます。

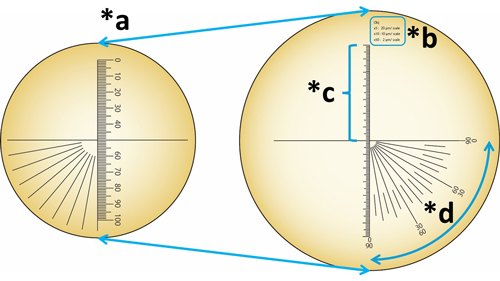

レンズ視野の拡大に加え(*a)、ミクロメーターの変更(*b/c/d)により操作性も向上しました。また、対物レンズを変更する際の芯ズレを低減し、高倍率でも視野内にピペットを見つけやすくなりました。接眼レンズ10x、対物レンズ5x/10xを標準品として付属しており、MF3-LO50 対物レンズ50x（別売）を追加できます。
| 同一ピペット観察による解像度の比較 | |
|---|---|
 |
 |

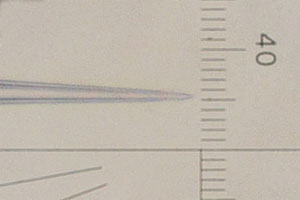

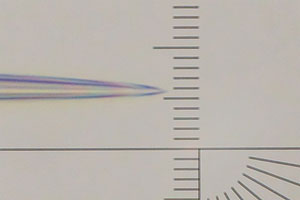

| MF2 総合倍率 525x | MF3 総合倍率 500x |
| 視野内イメージ（接眼レンズ10x 視野の部分撮影） | |
|---|---|

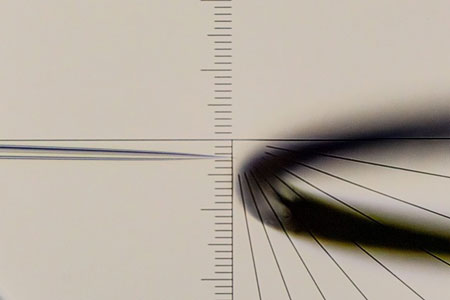

| 総合倍率 50倍 対物レンズ 5x + 接眼レンズ 10x スケール: 20µm （1目盛あたり） |
 |
| 総合倍率 100倍 対物レンズ 10x + 接眼レンズ 10x スケール: 10µm （1目盛あたり） |
 |
| 総合倍率 500倍 対物レンズ 50x + 接眼レンズ 10x スケール: 2µm （1目盛あたり） |
 |
※MF3-LO50 対物レンズ 50ｘ（別売）を追加することで、総合倍率 500倍でのピペット観察・加工作業を行うことができます。
※各種レンズはMF3専用です。また、旧製品マイクロフォージ（MF-830, MF-900, MF2 他）の接眼/対物レンズは、互換性がないため使用できません。
| ① ヒーター部をヨコ向きで使用 | ② ヒーター部をタテ向きで使用 | ③ ヒーター数値のデジタル表示 |
Cut, Bend, Polish, Spike向け |
高倍率でのPolish向け |
ヒーター値のデジタル表示によりダイアル入力による設定値を瞬時に読むことができます。 |
| ④ Burnt表示機能 | ⑤ LEDライトで疲れにくい | ⑥ 白金線交換がラクラク |
ヒーター部の接続 or 白金線の通電異常を検知表示します。 |
LEDライトの明るさはダイアルで調整でき、長時間の作業でも細かな調整が可能です。 |
白金線を固定する部分はワンタッチで開閉できます。白金線を位置づけしたら、あとはネジを締めるだけです。 |
| 型名 | 品名 | 備考 |
|---|---|---|
| MF3-LO50 | 対物レンズ 50x | 対物レンズ 50x（別売）を追加することで、MF3を総合倍率 500倍で使用できます。 電気生理向けの電極やインジェクションピペットの作製に最適です。 |
| HIC-1.2 | インジェクションホルダーキャップ | 1.2mm径のピペットを保持するためには、本製品が別途必要です。付属の専用ホルダーのインジェクションホルダーキャップ HIC（1mm径用）と交換して使用できます。 |
| HIC-1.5 | インジェクションホルダーキャップ | 1.5mm径のピペットを保持するためには、本製品が別途必要です。付属の専用ホルダーのインジェクションホルダーキャップ HIC（1mm径用）と交換して使用できます。 |
| H-7 | ピペットホルダー | 電気生理記録実験向けで複数の異なる径のガラス管（ø1mm～ø1.5mm）を保持したい場合には、本製品が別途必要です。 |
| 付属品 | 接眼レンズ 10x（ミクロメーター・視度調整環付き/なし） 対物レンズ 5x、対物レンズ 10x ピペットホルダー ヒーター部 フットスイッチ 予備白金線ヒーター（PT-B：150µm） レンチ シリコンパッキン（HI01PK01） 電源コード |
|
|---|---|---|
| 駆動距離 | ヒーターマニピュレーター | X、Y、Z 各14mm |
| ピペットマニピュレーター | X12mm、Z28mm | |
| 顕微鏡 | Y軸（焦点方向/粗動・微動）30mm X軸（首振り方向/微動）約5° Z軸（おじぎ方向/微動）約3° |
|
| 総合倍率 | 50x/100x：対物レンズ 5x/10x、接眼レンズ 10x 500x：MF3-LO50 対物レンズ 50x（別売）、接眼レンズ 10x |
|
| 使用ガラス管 | ø1mm ※別売の HIC-1.2 で ø1.2mm、HIC-1.5 で ø1.5mm を使用可 |
|
| 電源・電圧 | AC100V 〜 240V、50/60Hz | |
| 消費電力 | 13W | |
| 寸法・質量 | W210 × D313 × H343mm、4.6kg | |
