X-1/2

受注生産品記号の説明

アジャスト式Xブロック


二種類のバーを組み合わせることができるXブロックです。Z軸の駆動により上下方向の調整が可能です。取付バーの保持に回転機構があるものと回転機構がないもの、ø10mm用とø12mm用のそれぞれがありますので、ご要望に応じてお選びください。


X-1 X-2
X-1 X-2

M-5 M-6
M-5 M-6


X-1/2

アジャスト式Xブロック

仕様

型番 付属品 駆動距離 寸法・質量

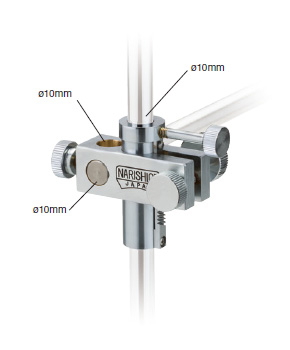

X-1 レンチ 粗動 Z25mm W70 × D50 × H50mm、200g

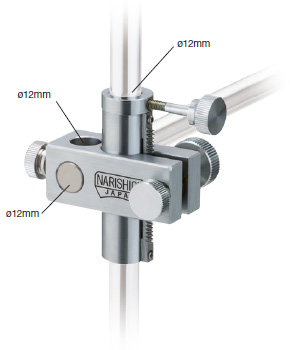

X-2 粗動 Z35mm W80 × D55 × H65mm、300g
M-5 粗動 Z45mm W60 × D46 × H55mm、220g
M-6 粗動 Z80mm W100 × D52 × H74mm、500g
