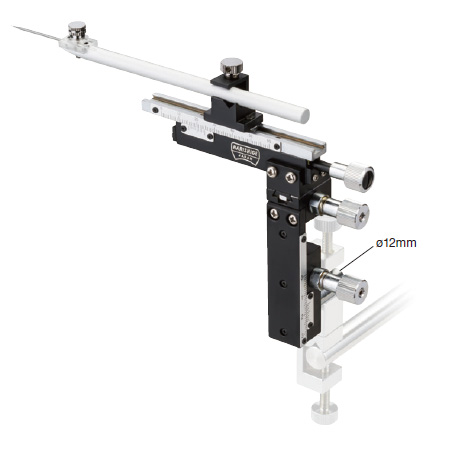

MN-3333

受注生産品記号の説明

マニピュレーター

シンプルな粗動だけの薄型マニピュレーターです。

多数の電極を利用するマルチレコーディングのために極限まで薄型にしたM-3333からX軸方向の微動を取り除いた、粗動だけのマニピュレーターです。別売のX-4と併用することによって、設置に場所をとらず数本の電極を近接して調整することが可能です。

MN-3333

※本器の取り付けには別売のXブロックX-4とマグネットスタンドGJ-8等をご使用ください。

H-13を別売のMO-10等の油圧式マイクロマニピュレーターに変えれば、電極と同一方向の微動を油圧により遠隔操作できます。

H-13を別売の一次元油圧マイクロマニピュレーター(ステッピングモーター付)MO-82に変えれば、電極と同一方向の微動をステッピングモーターによる制御で、より精度良く駆動させる事が可能です。



MN-3333

マニピュレーター

仕様

付属品 電極用ホルダー H-13
レンチ
駆動距離 粗動 X40、Y12、Z30mm
寸法・質量 W126 × D43 × H125mm、260g

システム構成図

システム構成図

システム構成図


黒丸は本体および標準付属品。
白丸は取付可能な主なアクセサリー。
二重丸取付アダプターの種類を表します。
