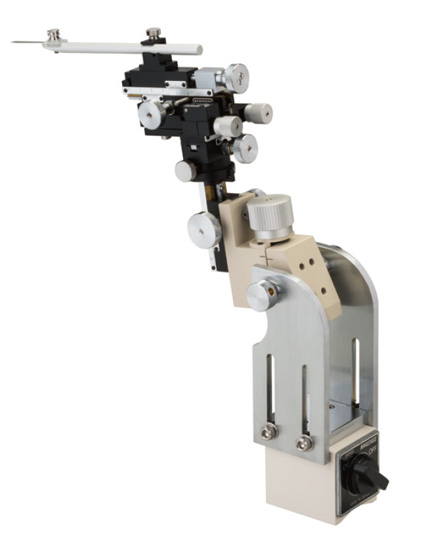

MMN-9

受注生産品記号の説明

マイクロマニピュレーター(マグネット付き)

マグネットスタンドに固定し、安定性良く自由な場所へ設置可能。

電極と同一方向のX軸微動、回転機構、首振り・おじぎ機構、全て装備したMMN-330をマグネットスタンドの上に搭載しました。このことにより安定性が向上し、鉄板さえあれば自由に設置することが可能です。またZ軸方向に微動を搭載し、高さ方向の微調整が可能。ここで傾斜角の調整もできます。

MMN-9

H-13を別売のMO-10等の油圧式マイクロマニピュレーターに変えれば、電極と同一方向の微動を油圧により遠隔操作できます。

H-13を別売の一次元油圧マイクロマニピュレーター(ステッピングモーター付)MO-82に変えれば、電極と同一方向の微動をステッピングモーターによる制御で、より精度良く駆動させる事が可能です。



MMN-9

マイクロマニピュレーター(マグネット付き)

仕様

付属品 電極用ホルダー H-13
締め棒
レンチ
駆動距離 粗動 X30、Y20、Z35mm
微動 X7mm
ハンドル1回転 250µm
最小目盛 10µm
傾斜台微動部 Z15mm
ハンドル1回転 250µm
  首振り・おじぎ微動調整メカ付き
回転メカ付き
傾斜メカ付き
高さ調整ユニット付き
マグネットスタンド付き
寸法・質量 W240 × D90 × H270mm、3.3kg

システム構成図

システム構成図

システム構成図


黒丸は本体および標準付属品。
白丸は取付可能な主なアクセサリー。
二重丸取付アダプターの種類を表します。
