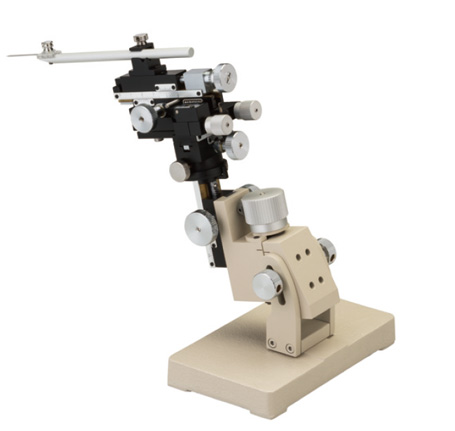

MMN-8

受注生産品記号の説明

マイクロマニピュレーター

安定性がよく場所を取らないヘビースタンドを採用しました。

電極と同一方向のX軸微動、回転機構、首振り・おじぎ機構、全て装備したMMN-330をヘビースタンドの上に搭載しました。このことにより安定性が向上し、場所を取りません。またZ軸方向に微動を搭載し、高さ方向の微調整が可能。ここで傾斜角の調整もできます。

MMN-8

H-13を別売のMO-10等の油圧式マイクロマニピュレーターに変えれば、電極と同一方向の微動を油圧により遠隔操作できます。

H-13を別売の一次元油圧マイクロマニピュレーター(ステッピングモーター付)MO-82に変えれば、電極と同一方向の微動をステッピングモーターによる制御で、より精度良く駆動させる事が可能です。



MMN-8

マイクロマニピュレーター

仕様

付属品 電極用ホルダー H-13
締め棒
レンチ
駆動距離 粗動 X30、Y20、Z35mm
微動 X7mm
ハンドル1回転 250µm
最小目盛 10µm
傾斜台微動部 Z15mm
ハンドル1回転 250µm
  首振り・おじぎ微動調整メカ付き
回転メカ付き
傾斜メカ付き
高さ調整ユニット付き
寸法・質量 W180 × D150 × H220mm、3.4kg

システム構成図

システム構成図

システム構成図


黒丸は本体および標準付属品。
白丸は取付可能な主なアクセサリー。
二重丸取付アダプターの種類を表します。
