MMN-333

受注生産品記号の説明

マイクロマニピュレーター

首振り・おじぎ機構を搭載し、微細な位置調整が可能になりました。

MM-3同様、電極と同一方向に一次元の微動を搭載し、サンプルへのアプローチを慎重に行うことが可能。またX軸とZ軸には、左右の仕様をなくすためにハンドルを両側に装備し、自重落下を抑えるために硬さ調整ハンドルを搭載しています。加えて、首振り・おじぎ機構を搭載したことで、さらに微細な位置調整が可能となりました。

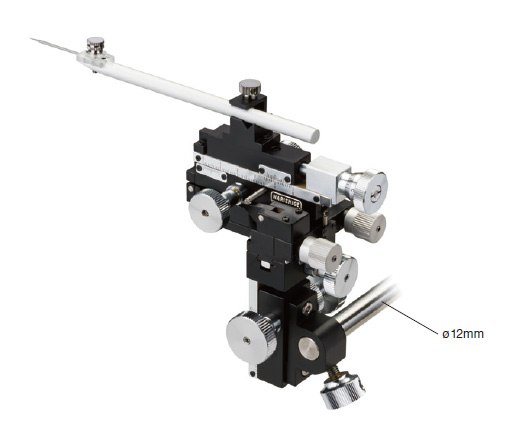

MMN-333

※本器の取り付けには別売のマグネットスタンドGJ-8等をご使用ください。

H-13を別売のMO-10等の油圧式マイクロマニピュレーターに変えれば、電極と同一方向の微動を油圧により遠隔操作できます。

H-13を別売の一次元油圧マイクロマニピュレーター(ステッピングモーター付)MO-82に変えれば、電極と同一方向の微動をステッピングモーターによる制御で、より精度良く駆動させる事が可能です。

※取付アダプターTypeAに取り付ける場合にはお問合せください。



MMN-333

マイクロマニピュレーター

仕様

付属品 電極用ホルダー H-13
締め棒
レンチ
駆動距離 粗動 X30、Y20、Z35mm
微動 X7mm
ハンドル1回転 250µm
最小目盛10µm
  首振り・おじぎ微動調整メカ付き
寸法・質量 W110 × D70 × H150mm、900g

システム構成図

システム構成図

システム構成図


黒丸は本体および標準付属品。
白丸は取付可能な主なアクセサリー。
二重丸取付アダプターの種類を表します。
