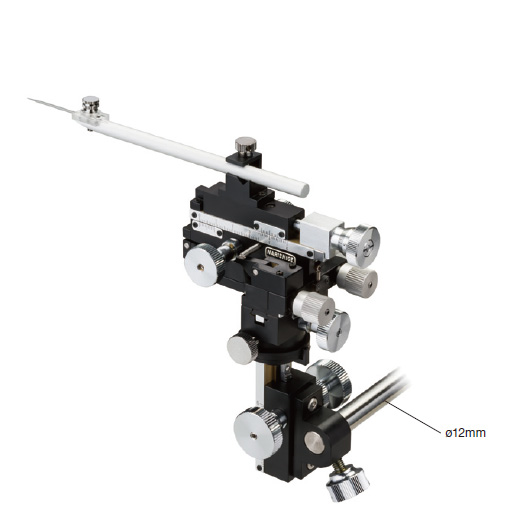

MMN-330

受注生産品記号の説明

マイクロマニピュレーター

回転機構と首振り・おじぎ機構の両方を搭載した高位機種。

電極と同一方向に一次元の微動を搭載し、サンプルへのアプローチを慎重に行うことが可能。X軸とZ軸には、左右の仕様をなくすためにハンドルを両側に装備し、自重落下を抑えるために硬さ調整ハンドルを搭載しました。さらに、回転機構を搭載し電極の交換がより容易になり、首振り・おじぎ機構による微細な位置調整が可能となっています。

MMN-330

※本器の取り付けには別売のマグネットスタンドGJ-8等をご使用ください。

H-13を別売のMO-10等の油圧式マイクロマニピュレーターに変えれば、電極と同一方向の微動を油圧により遠隔操作できます。

H-13を別売の一次元油圧マイクロマニピュレーター(ステッピングモーター付)MO-82に変えれば、電極と同一方向の微動をステッピングモーターによる制御で、より精度良く駆動させる事が可能です。

※別売の高さ調整プレートP-1Bと顕微鏡に合った取付アダプターを用いれば顕微鏡ステージサイドへの取り付けが可能です。



MMN-330

マイクロマニピュレーター

仕様

付属品 電極用ホルダー H-13
締め棒
レンチ
駆動距離 粗動 X30、Y20、Z35mm
微動 X7mm
ハンドル1回転 250µm
最小目盛10µm
  首振り・おじぎ微動調整メカ付き
回転メカ付き
寸法・質量 W110 × D70 × H160mm、1.1kg

システム構成図

システム構成図

システム構成図


黒丸は本体および標準付属品。
白丸は取付可能な主なアクセサリー。
二重丸取付アダプターの種類を表します。
