マイクロマニピュレーター

二種類の電極を装着、近接させることを可能にしました。

電極と同一方向のX軸微動と回転機構を装備したMMN-33に二種類の電極を装着できるユニットを搭載しました。このユニットは、二種類の電極を同時にサンプルへアプローチさせるために、それぞれの電極を近接させることができます。近接させるためには通常のホルダーでは困難なので、特殊なホルダーを付属しました。

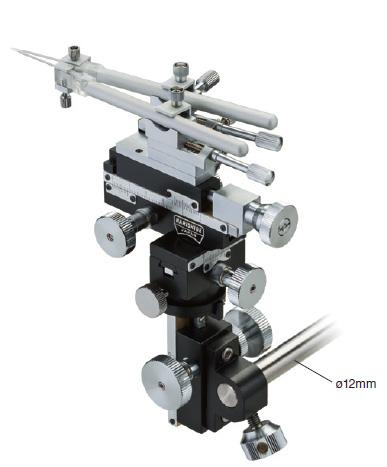

MMD-4

※本器の取り付けには別売のマグネットスタンドGJ-8等をご使用ください。

※別売の高さ調整プレートP-1Bと顕微鏡に合った取付アダプターを用いれば顕微鏡ステージサイドへの取り付けが可能です。



MMD-4

マイクロマニピュレーター

仕様

付属品 専用電極ホルダー
X軸操作ノブ
Y軸操作ノブ
首振り操作ノブ
締め棒
レンチ
駆動距離 粗動 X30、Y20、Z35mm
微動 X7mm
ハンドル1回転 250µm
最小目盛 10µm
  回転メカ付き
寸法・質量 W105 × D85 × H175mm、1kg

システム構成図

システム構成図

システム構成図


黒丸は本体および標準付属品。
白丸は取付可能な主なアクセサリー。
二重丸取付アダプターの種類を表します。
