MWS-32

水圧式5:1 カートリッジ記号の説明

マイクロマニピュレーター(一次元水圧、マグネット取付式)

単体で利用可能な実体顕微鏡用のマイクロマニピュレーター。

低倍率でのパッチクランプ用に開発された、MWS-31を単体で利用できるように、マグネットスタンドを組み込んだ製品です。実体顕微鏡での利用を重視し更なる安定性を求めた結果、マグネットスタンドに直接固定する方式を取りました。MWS-31の持つ特徴、水圧式の5:1カートリッジ、強固に固定できる角度調整機構、堅牢な手動式粗動マニピュレーターはもちろん搭載。加えて、高さ調節も独自の設計による堅牢なマグネットスタンドへ、直接固定することで更に安定性が増しています。なお、マグネットスタンドが組み込まれていますので、単体での利用が可能になっており、実体顕微鏡以外の使用方法においても広く応用できます。

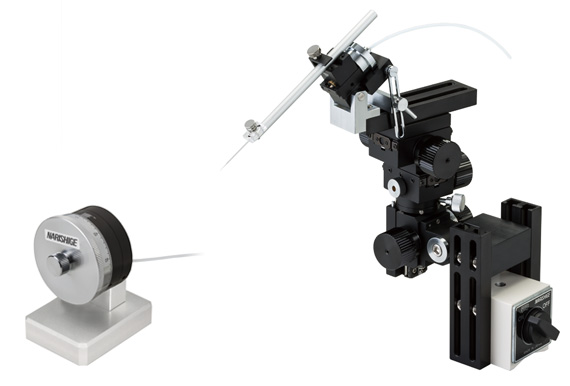

MWS-32

※別売のパッチアンプ用アダプターAP-13-3/AP-14Aが取り付けられます。



MWS-32

マイクロマニピュレーター(一次元水圧、マグネット取付式)

仕様

付属品 電極用ホルダー H-13
レンチ
駆動距離 粗動 X38mm、Y25mm、Z28mm
ハンドル硬さ調整機構付き
微動 2mm
ハンドル1回転 50µm
最小目盛 0.2µm
寸法・質量 操作部 W70 × D115 × H100mm、1.15kg
駆動部 W200 × D100 × H240mm、2.45kg
液圧チューブの長さ 0.9m

システム構成図

システム構成図

システム構成図


黒丸は本体および標準付属品。
白丸は取付可能な主なアクセサリー。
二重丸取付アダプターの種類を表します。
