MO-952

CE規格に準拠しています記号の説明

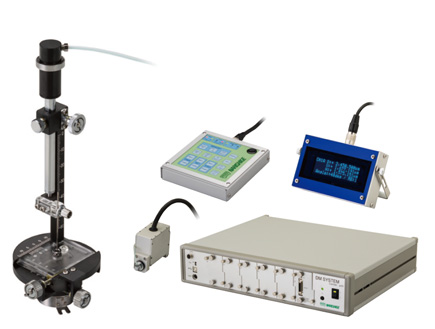

油圧マイクロマニピュレーター(ステッピングモーター付)

ステッピングモーターと油圧の組み合わせで位置を明確にできます。

チェインバー、XYステージ、油圧システムを搭載した MO-95 にデジタル制御システム(DMシステム)を組み合わせたことによって、さらに正確に駆動量を制御することが可能となりました。駆動距離10mmの遠隔電動操作で振動なく電極の挿入が可能です。ステージ(駆動部)とチェインバーを着脱・分離する事ができます。

MO-952



MO-952

油圧マイクロマニピュレーター(ステッピングモーター付)

駆動部の増設が可能なマルチスロットを採用

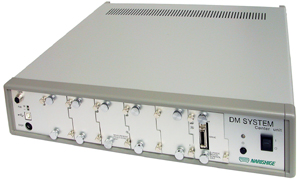

DM Systemをベースに制御基板を増設可能で、1つの制御部と操作部で3台までの駆動部をコントロールする事ができます。


座標計算

ユーザーが任意の位置を基準点に設定でき、設定した基準点から操作した数値を表示させる事ができます。位置計測により、実験中・実験後の面倒な駆動距離計算を省くことができます。

座標計算



MO-952

油圧マイクロマニピュレーター(ステッピングモーター付)

各種実験に使える多様な機能

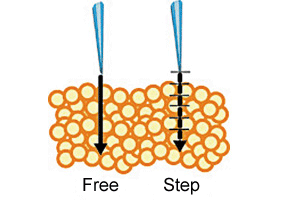

フリー・セット・ステップの3種類の駆動方式が選択可能です。さらに、それぞれの駆動最小単位を設定できます。

各種実験に使える多様な機能

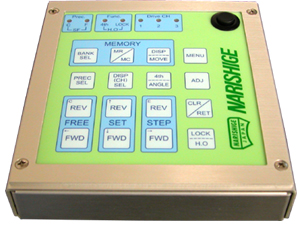

操作部

操作部は操作しやすいシートキーを採用。

操作部



MO-952

油圧マイクロマニピュレーター(ステッピングモーター付)

USB通信対応

USB通信でリモート制御可能。指定位置への自動駆動や外部ホスト(パソコンなど)のアプリケーション連動を可能にします。

※通信プロトコルをご要望により配布致します。

USB通信対応


また、パソコンからファームウェアを更新することで常に最新の機能をお使いいただけます。
ダウンロードサービス



MO-952

油圧マイクロマニピュレーター(ステッピングモーター付)

仕様

付属品 チェインバー(MO-903E
チェインバー用キャップ
ステンレスパイプ(ø0.7 × 60mm)
ネジ付きバー
電極ホルダー(深溝タイプ)
固定ビス
かさ上げ金具
パッキン
キー操作部ケーブル(3m)
表示部ケーブル(1.5m)
表示部用延長ケーブル(1.5m)
電源コード
ラック・マウント・ブラケット
ブラケット取付用ネジ
ゴム足
液圧チューブの長さ 1.5m
駆動源 5相ステッピングモーター
駆動距離 粗動 Z50mm
微動 X18mm
Y18mm
Z10mm(電動)
最小駆動精度
(理論値)
粗動 0.5µm
微動 0.05µm
超微動 0.005µm
通信用入出力ポート USB タイプB
電源・電圧 AC100 〜 240V、50/60Hz
消費電力 50W
寸法・質量 駆動部 W60 × D60 × 150mm、100g
モーター部 W97 × D31 × H56mm、約250g
制御部 W430 × D350 × H80mm、8.2kg
キー操作部 W125 × D142 × H30mm、280g
表示部 W140 × D85 × H35mm、260g
