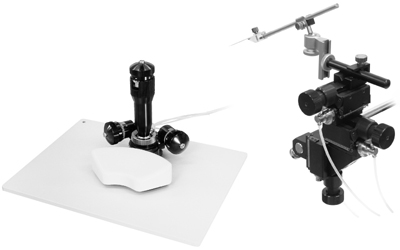

OR-50

三次元ジョイスティック油圧マイクロマニピュレーター

ステージサイド取付用の粗微動一体型。

滑らかな三次元の動作を一本のレバーで可能にした油圧式ジョイスティックマイクロマニピュレーターの駆動部に、手動式の粗動マニピュレーターを組み込んだ、粗微動一体型です。粗動が既に組み込まれているので、セットアップが容易で、価格も低く抑えることができました。操作部が非常にコンパクトに設計されていますのでジョイスティックレバーを持ったままでもX・Y軸操作ハンドルをご使用いただけ、楽な姿勢で操作することができます。なお、バー取り付け式なので、顕微鏡のステージサイドのほか、マグネットスタンドでの独立したセットアップも可能、広い範囲で利用できます。

OR-50

※本器を顕微鏡に設置するには、付属の高さ調整プレートP-1Aと顕微鏡にあった取付アダプター（別売）が必要です。

※別売のマグネットスタンドGJ-1にダイレクトに取り付けられます。

※B-8Bを一次元油圧マイクロマニピュレーターMMO-220Aに変えれば、ピペットと同一方向の動きを追加する事ができ、油圧により遠隔操作できます。

OR-50

（記号の説明）

三次元ジョイスティック油圧マイクロマニピュレーター

仕様

付属品		ボールジョイント B-8B ピペットホルダー H-7 鉄板 IP 高さ調整プレート P-1A レンチ
駆動距離	粗動	X、Y、Z各18mm
	微動	X、Y、Z各 10mm ハンドル1回転 250µm 最小目盛 2µm
	ジョイスティック（X-Y平面上最大駆動距離）	2mm
寸法・質量	操作部	W75 × D75 × H115mm、0.85kg
寸法・質量	駆動部	W110 × D60 × H140mm、0.4kg
