MX-1

受注生産品左手用・右手用個別タイプ記号の説明

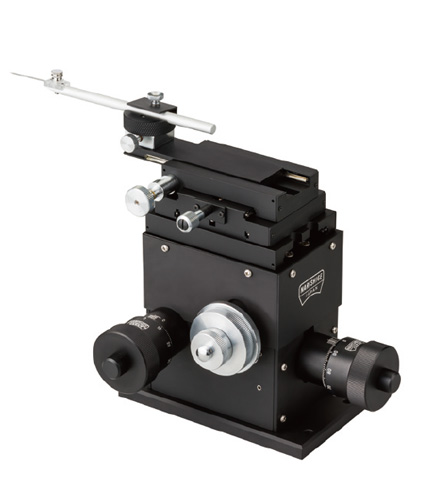

マイクロマニピュレーター

堅牢な外観と実際の安定性でパッチクランプ用に最適です。

パッチクランプ用に開発された、手動式マイクロマニピュレーターで、温度変化によるドリフトの心配がなく、手動で問題となる手振れも最小限に抑えた構造になっています。各軸に粗動と微動を装備し、微動では最小目盛り1µmの微細な制御が可能。回転機構がついていますので、電極の着脱が容易に行えます。

MX-1

※別売の傾斜台(TM-1/TM-2)を取り付けられます。

※MX-1とTM-1がセットされたMX-2もございます。



MX-1

マイクロマニピュレーター

仕様

付属品 電極用ホルダー H-13
スパナ
レンチ
硬さ調整用ピン
駆動距離 粗動 X35、Y30mm
微動 X4、Y4mm
ハンドル1回転 100µm
最小目盛 1µm
Z方向同軸ハンドル 粗微動 24mm
粗動1回転 18mm
微動1回転 200µm
寸法・質量 W210 × D160 × H210mm、3.4kg

システム構成図

システム構成図

システム構成図


黒丸は本体および標準付属品。
白丸は取付可能な主なアクセサリー。
二重丸取付アダプターの種類を表します。
