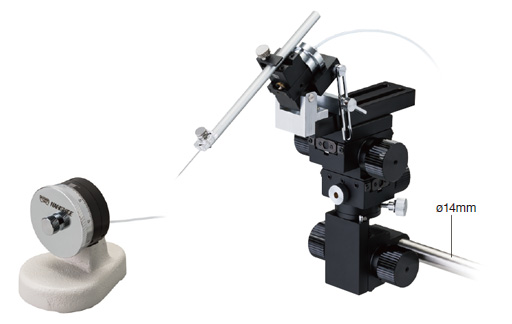

MWS-31

マイクロマニピュレーター（一次元水圧、バー取付式）

低倍率での実験に実力を発揮するマニピュレーターです。

実体顕微鏡などの低倍率でのパッチクランプに用いるため、三次元手動式粗動に一次元水圧式マイクロマニピュレーターを組み合わせました。たとえ低倍率でも振動に関する問題は大きく、それに対処するために、大型で堅牢な手動式マニピュレーターを組み込みました。回転機構を搭載しているので、電極の交換が容易になっています。また、液圧マニピュレーターには水圧式の1:5カートリッジシステムを採用。安定性の良い微細な操作が可能です。また微動部のみに角度を付加し、粗動部は垂直設置のままで利用できるように、微動部に角度調整機構を装備。水平から垂直までを調整でき、強固に固定することができます。

MWS-31

※実体顕微鏡などでの使用には、マグネットブリッジスタンドGJD-1（別売）と高さ調整プレート P-1C（別売）をご利用ください。

※別売のマグネットスタンドGJ-2にダイレクトに取り付けられます。

※別売のパッチアンプ用アダプターAP-13-3/AP-14が取り付けられます。

MWS-31

（記号の説明）

マイクロマニピュレーター（一次元水圧、バー取付式）

仕様

付属品		電極用ホルダー H-1 締め棒レンチ
駆動距離	粗動	X38mm、Y25mm、Z28mm ハンドル硬さ調整機構付き
駆動距離	微動	2mm ハンドル1回転 50µm 最小目盛 0.2µm
寸法・質量	操作部	W70 × D115 × H100mm、1.15kg
寸法・質量	駆動部	W190 × D145 × H200mm、1.15kg

システム構成図

は本体および標準付属品。
は取付可能な主なアクセサリー。
は取付アダプターのタイプを表します。
